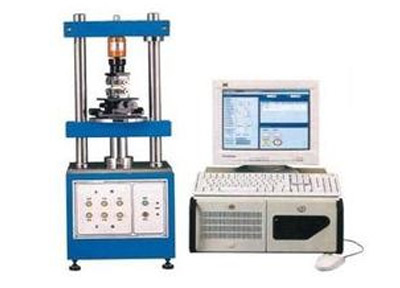

TF-220A全自动插拔力试验机

tf-220a全自动插拔力试验机适用于各种连接器之插入力及拔出力测试,搭配专用之自动求心装置,将可得到完全准确之插拔力试验,检查报表等。采用自动找中心装置、解决各种连接测试的夹具问题,及测试时公母连接品能自动对准,不会有吃单边的问题。

技术参数:

  • 测定最大荷重:2kg,5kg,10kg,20kg,50kg
  • 荷重元精度:0.2%
  • 最小分解度:0.01或0.001
  • 最大测定高度: 150mm
  • 测定微调距离:0.01mm
  • 测定速度范围:1-200mm/min
  • X.Y轴移动范围:0-75mm
  • 传动机构:滚珠螺杆
  • 驱动马达:伺服马达
  • 外观尺寸:400x300x980mm
  • 重  量:75kg(机台)
  • 电  源:220v
  • 可做连接器单孔插拔试验
  • 可做连接整排插拔试验收连接器插寿命试验
  • 可做连接器单Pin于塑胶保持力试验
  • 可做连接器NORMAL FORCE试验
  • 可做一般压缩,拉伸破坏试验
  • 可同时于接触阻抗机边线(选购)
  • 可打印及储存图形(插拔位移曲线图、寿命曲线图、检查报表)
  • 测试资料储存于硬盘(每一笔资料皆可储存,不限次数)
  • 测试条件皆由电脑书面设定,方便且快速(含插拔行程,速度、暂停时间。。。等等)
  • 检验报表抬头内容可随时修改(中英文皆可)
  • 检验报表可转档至Excel做编辑
