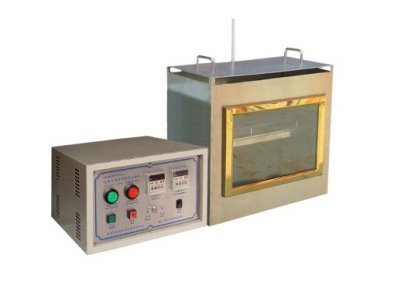

TF-520D汽车内饰件耐燃烧试验机

适用行业: 本燃烧试验装置适用于鉴别汽车(轿车、多用乘客车、载货汽车和客车)内饰材料水平燃烧特性。
适用标准: 满足GB8410、TL1010、GM6090M、DIN7520、GM9070P、FMVSS302的标准规定

TF-520D汽车内饰件耐燃烧试验机

试验方法:

将试样水平地平持在U形支架上,在燃烧箱中受小火焰点燃15 s ,火焰在试样的自由端点燃。记录火焰是否熄灭,或何时熄灭;以及试样燃烧的距离和燃烧该距离所用时间。

数据读取:

燃烧时间、余焰时间,燃烧距离。
五.试验结果;燃烧速度V(mm/min)按下式换算:V=60 X(L / T)
式中:L—燃烧距离mm;   T—燃烧距离L所用的时间s  以燃烧速度最大值为试验结果。

仪器组成:

1、燃烧系统:防腐燃烧箱、内径为9.5mm煤气灯喷嘴;点火自动控制系统、进排气系统。
2、计时系统:燃烧计时器、余焰计时器。

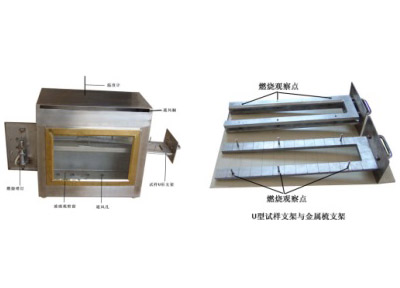

3、试验夹具: 两块U形耐腐蚀金属板制成的框架组成。其中一块支架下板布有距离为25mm的耐热金属线径0.25 mm支承线
4、玻璃观察窗:燃烧箱的前部设有一个耐热玻璃观察窗,能方便观察燃烧时燃烧速度变化。
5、不锈钢箱体:燃烧箱底部设10个直径19mm 的通风孔,四壁靠近顶部四周有宽13mm的通风槽。整个燃烧箱由4只高10mm的支脚支承着。在燃烧箱顶部设有安插温度计的小孔,此孔设在顶部靠后中央部位,中心距后面板内侧20mm。

主要参数:

1.燃烧箱金属罩(工作室尺寸:长X宽X高):385X204X360mm
2.底部通风孔间距: 横向 63.5mm,纵向:127mm,
3.底部通风孔:数量10个、直径19mm
4.通风槽:360X13mm
5.底部支脚:10mm
6.煤气灯喷嘴内径:9.5mm
7.燃烧火焰:38mm
8.喷嘴口部中心距试样自由端中心以下:19mm
9.试样底面距燃烧箱底面上方:178mm
10.试样支架前端距燃烧箱的内表面:22mm
11.试验支架二纵外侧离燃烧箱内表面距离:50mm
12.试验支架第一支点距前端:38mm
13.试验支架第二支点距第一支点:100mm
14.试验支架第三支点距第二支点:254mm
15.耐热金属丝直径:0.25mm
16.耐热金属丝间距::25mm
17.金属梳长度大于:110mm,每25mm有7~8个光圆齿
18.收集盘::336X85mm
19.计时器设定:15S (0~99.99/S/M/H可设定)
20.温度计:MAX:150℃
21.钢板尺:精度:0.1mm
22.燃气:液化气(自备)
23.电源电压:220V/50Hz
