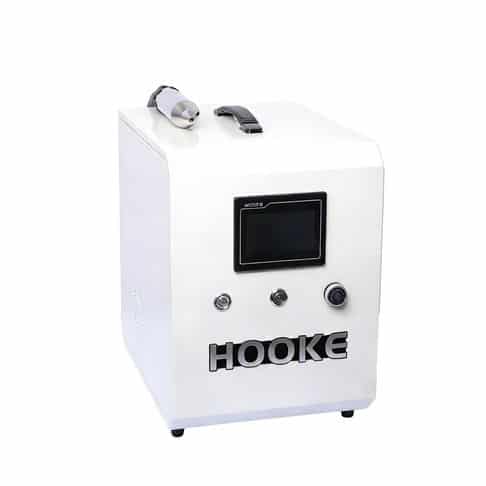

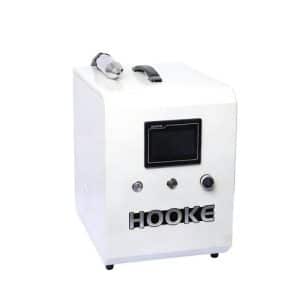

TF-216Z直喷式等离子表面处理机

TF-216Z直喷式等离子表面处理机

  • 设备名称：直喷式等离子表面处理机
  • 设备简介：

本设备采用大气常压旋喷等离子技术，通过高能等离子体对工件表面进行清洗、活化、除静电、改性，显著提升材料表面能与附着力，适用于印刷、粘接、喷涂、点胶、封装等工艺前处理。设备运行稳定、低温安全、无耗材、环保无污染。

三、适用材料：

适用于PP、PE、ABS、PC、PET、PVC、PTFE、硅胶、橡胶、玻璃、金属、PCB/FPC、陶瓷、覆膜纸张等材料。

四、适用行业：

广泛应用于3C电子、汽车零部件、印刷包装、塑胶制品、线缆线材、新能源、医疗器材、胶粘工艺、精密装配。

五、设备工作原理：

设备通过高频高压电源将压缩空气电离形成低温等离子体，经直喷喷头定向喷射至材料表面，实现：

  1. 有机物、油污、微尘物理化学清洗
  2. 表面极性基团接枝，提高表面能
  3. 微观刻蚀，增加粘接接触面积
  4. 消除静电，提升制程良率

六、主要技术参数：

  1. 设备型号：TF-216Z
  2. 工作模式：大气常压直喷式
  3. 输入电源：AC220V±10% 50/60Hz 单相
  4. 额定功率：1000W
  5. 工作频率：18–40kHz自动匹配
  6. 处理气体：干燥洁净压缩空气
  7. 气源压力：0.2–0.4MPa
  8. 气体流量：5–30L/min可调
  9. 处理温度：常温–60℃（低温无损伤）
  10. 喷头形式：直喷式固定喷头
  11. 有效处理宽度：3-25mm（单喷头）
  12. 最佳处理距离：5–15mm
  13. 最大线速度：0–60m/min
  14. 表面能提升：≥50mN/m
  15. 连续工作时间：24小时不间断运行
  16. 设备噪音：≤58dB

七、旋喷喷头组件规格：

  1. 喷头结构：直喷固定喷头
  2. 喷头材质：304不锈钢+绝缘材质
  3. 冷却方式：气冷
  4. 喷枪管长度：标准3米（可定制延长）
  5. 安装方式：固定支架安装/机械手安装/手持
  6. 电极寿命：≥1000小时

八、控制系统与操作：

  1. 控制方式：工业级主控+触摸液晶屏
  2. 可调参数：输出功率、气体流量、旋转速度、工作时间
  3. 运行模式：手动模式/自动模式/外部触发模式
  4. 外部接口：标准I/O联动接口（可对接流水线PLC）
  5. 数据存储：支持存储多组工艺参数
  6. 显示内容：实时功率、气压、转速、运行状态、故障代码

九、安全保护系统：

  1. 过流保护
  2. 过压保护
  3. 过热保护
  4. 气压不足保护
  5. 高压短路/空载保护
  6. 电弧抑制与防打火保护

十、设备结构与尺寸

  1. 主机尺寸约：长500mm×宽300mm×高450mm
  2. 主机重量：约25kg
  3. 外壳材质：冷轧钢板静电喷塑
  4. 布局设计：集成式结构，安装简洁，维护方便
