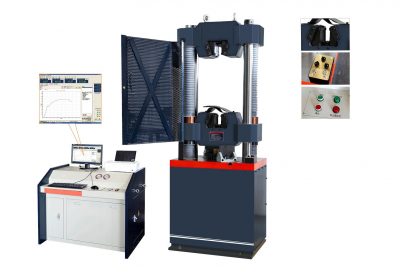

WAW-600D微机控制电液伺服万能试验机

WAW-600D微机控制电液伺服万能试验机主机为四立柱、两丝杠、油缸下置式,拉伸空间位于主机的上方,压缩、弯曲试验空间位于主机下横梁和工作台之间。
测控系统采用全数字多通道闭环测控系统,具有三闭环功能,即可以进行应力、应变、位移闭环等控制方式,并可以进行无冲击切换,其应力速度和应变速率完全符合国标GB/T228.1-2010等其它金属拉伸试验标准要求。

传动系统

下横梁升降采用电机经减速器、链传动机构、丝杠副传动,实现拉伸、压缩空间的调整。

液压系统

油箱内的液压油通过电机带动高压泵进入油路,流经高压滤油器、压差阀组、伺服阀,进入油缸。计算机发出控制信号到伺服阀,控制伺服阀的开口和方向,从而控制进入油缸的流量,实现等速试验力、等速位移等的控制。

控制系统

支持进行拉伸、压缩、剪切、弯曲等试验;
支持开放编辑试验、编辑标准和编辑步骤,并支持导出导入试验、标准和步骤;
支持试验参数自定义;
采用开放式的EXCEL报表形式,支持用户自定义报表格式;
查询打印试验结果灵活方便,支持打印多个试样,自定义排序打印项目;
程序自带强大试验分析功能;
程序支持分级管理两级(管理员、试验员)用户管理权限;

型号: WAW-600D
最大负荷: 600KN
测量范围: 1%-100%
力分辨率: 0.01KN
精准度: 示值的±1%以内
位移测量装置: 光电编码器
位移精度: 示值的±1%以内
位移分辨率: 0.01mm
控制方式: 手动加载
拉伸空间: 550 mm
压缩空间: 550 mm
圆试样夹持直径: ¢13-40mm
扁试样夹持厚度: 0-15mm
夹持方式: 自动夹紧
活塞行程: 250mm
活塞最大移动速度: 70mm
弯曲支辊间距: 30-500mm
弯曲支辊宽度: 140mm
容许弯曲曲度: 100mm
剪切试样直径: ¢10mm
上下压板尺寸: 204X204mm
主机尺寸(mm) : 740×580×2100
测控柜尺寸(mm) 500×400×1200
电源功率: 2.2KW,3厢
重量: 2600kg
