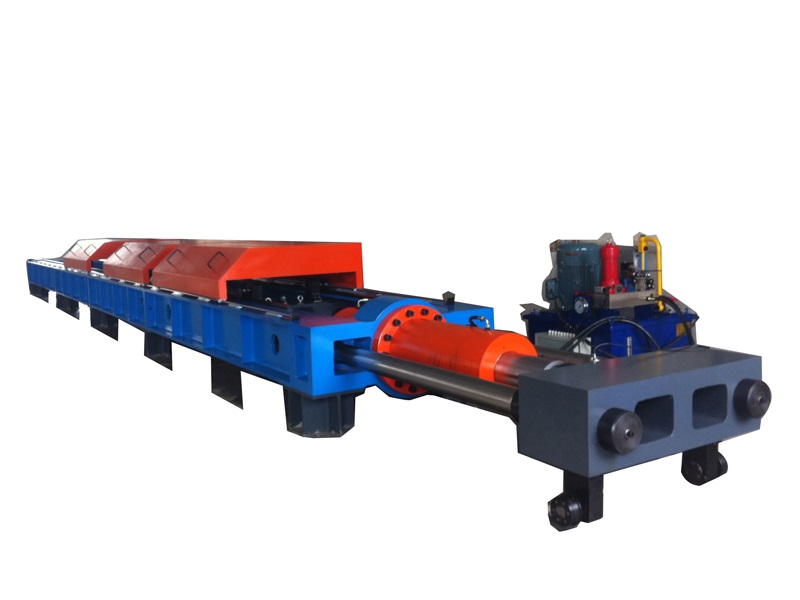

2000KN微机控制卧式拉力试验机

该试验机采用框架结构,单出杆双作用伺服缸施加试验力,负荷传感器测力,根据试样规格长度可有级调整拉伸空间,计算机控制试验力的加载方式,按试验方法的要求自动处理试验数据。

设备描述

A. 试验机主要适用于各类钢丝绳、安全带、钢缆、锚链以及螺栓、索具、卸扣等试件的拉伸试验。
B. 采用框架结构卧式主机,单出杆双作用伺服缸。
C. 高精度拉压式负荷传感器测力,光电编码器测量位移。
D. 定制专用拉伸附具,方便可靠。可根据不同种类、不同规格的试样选 配附具。
E. 移动横梁可方便试验空间调整。
F. 采用伺服控制技术,具有试验力、位移等闭环控制回路,可分级进行加载。微机自动采集数据,并进行数据处理。

主要内容与适用范围

A. 该试验机采用框架结构,单出杆双作用伺服缸施加试验力,负荷传感器测力,根据试样规格长度可有级调整拉伸空间,计算机控制试验力的加载方式,按试验方法的要求自动处理试验数据。
B. 本机器具有破断保护功能,自动求取式样的抗拉强度、破断力等指标。
C. 电液伺服系统加载平稳,机体承载能力强等优点.自主研制的全数字放大器,用于实现系统的三闭环控制。
D. 控制试验方式:计算机自动控制试验过程,计算机屏幕显示试验力及试验曲线,按试验方法的要求自动处理试验数据;
E. 可显示多种试验曲线:力-位移、力-时间、力-变形、应力-应变等。
F. 控制台与主机相分离,具有安全距离,主机具有安全罩等防护措施。

技术参数

A. 产品型号: WAL-2000
B. 最大试验力: 2000kN
C. 测力范围: 1%-100%FS
D. 试验力准确度: ±1%
E. 试验空间: 2m–25m (可根据要求定制)
F. 活塞行程: 1000mm(或定制)
G. 试验速度: 0–200mm/min可调
H. 空间调整方式: 液压缸推动,插销固定
I. 测力方式: 负荷传感器测力
